基本介紹

    JL型及JLT型剛性葉輪給料機是利用帶格室的旋轉葉輪，從上部貯料倉或料斗內把粉狀及小粒狀物料轉送到下部的出料口排出，實現均勻給料或變速給料。使用恒轉速給料時，該機可實現均勻給料。如采用調速電機，可根據需要隨時調節和改變?nèi)~輪轉速從而實現給料量的調節。
    我廠所生產的剛性葉輪給料機分為兩種形式，JL型為非調速型，配擺線針輪減速機，JLT為調速型，配滑差調速電機及ZQ系列減速機。

外形尺寸

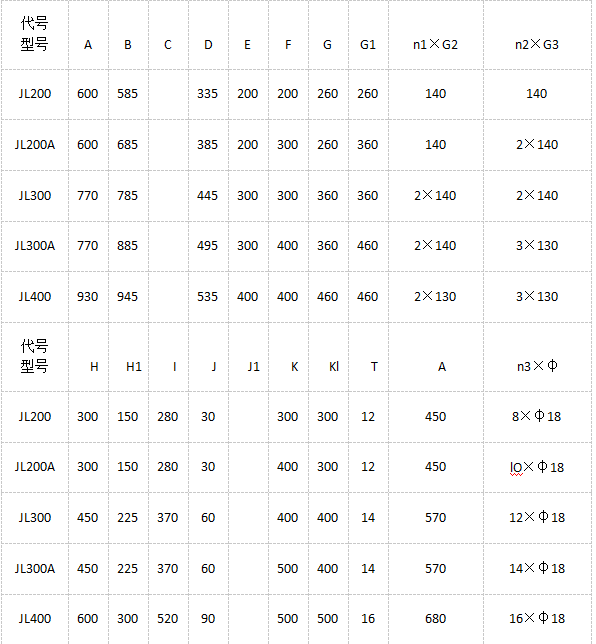

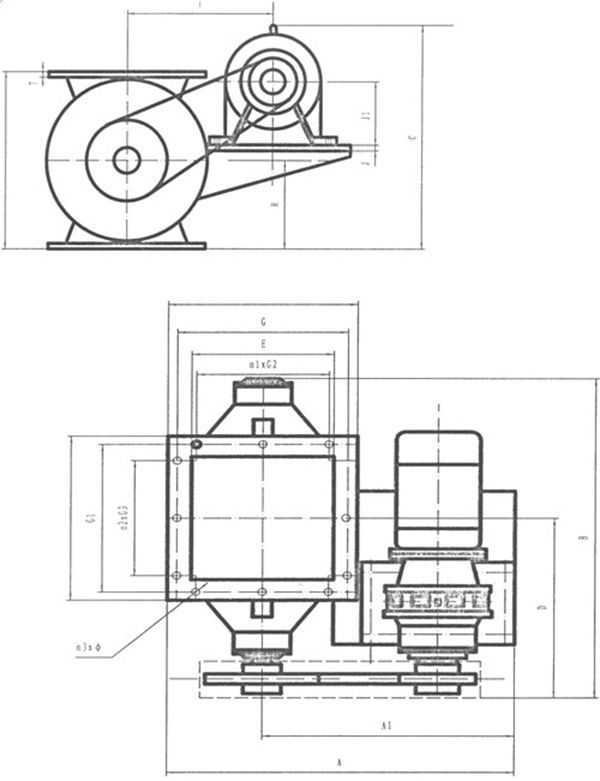

JL型剛性葉輪給料機外形圖主要尺寸表1

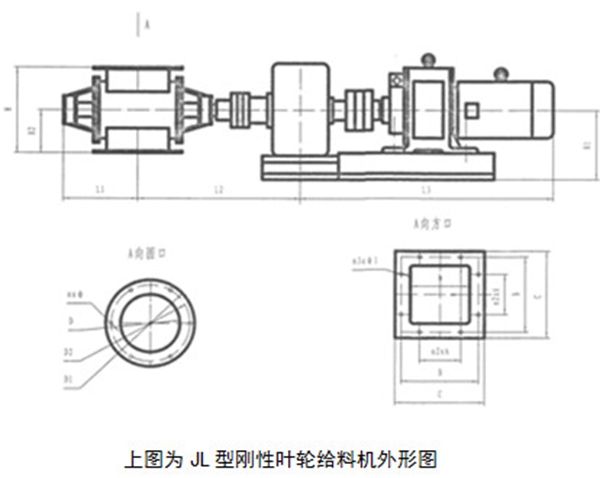

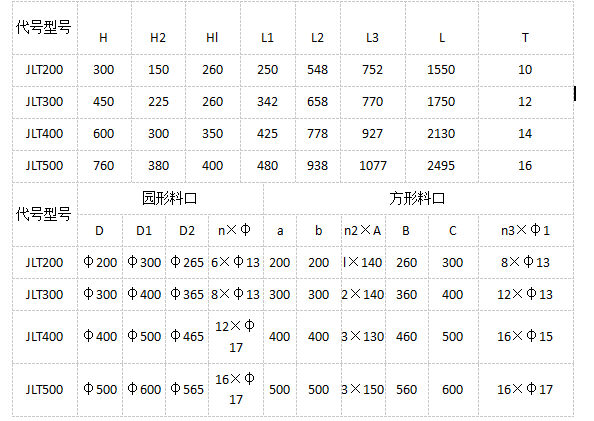

JLT型剛性葉輪給料機外形圖主要尺寸表2

技術參數

1、JL型剛性葉輪給料機具有給料均勻，結構緊湊，密封性能好等顯著優點，廣泛應用于水泥，建材，礦山，鋼鐵等行業。其主要技術參數見下。

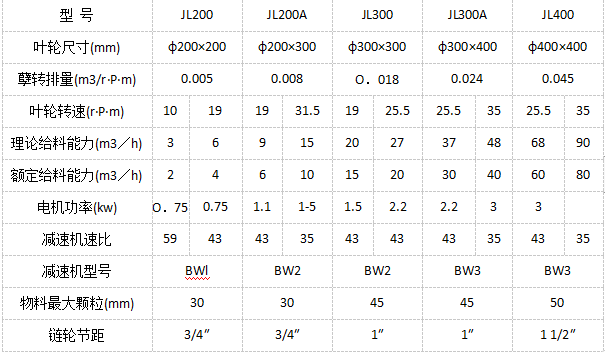

JL型剛性葉輪給料機主要技術參數1

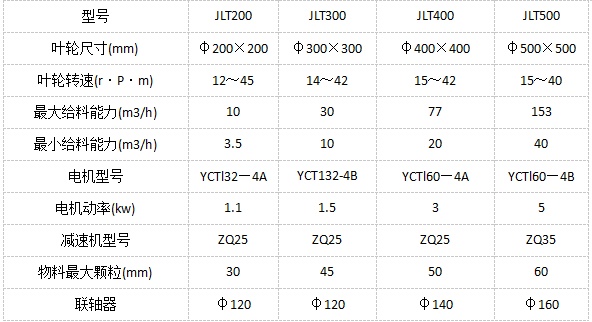

2、JLT型剛性葉輪給料機具有給料量可調，減速機和電機單獨支撐，明顯減少葉輪給料機的承受力的特點，是需變量給料場合的*選設備。其主要技術參數見表2。
JL型剛性葉輪給料機主要技術參數2

裝拆方法

    剛性葉輪給料機的裝拆只需將卸料器法蘭與設備法蘭對接即可，其余無需*支架
解體
    1、擰下前端蓋與擺線針輪間的緊固螺栓，卸下擺線針輪減速機與電機
    2、擰下前端蓋的緊固螺栓，用兩只快速拆卸螺栓把前端蓋拉出（注意：兩邊要平行）。
    3、擰下后端蓋的緊固螺栓，用兩只快速拆卸螺栓把后端蓋與葉輪一起拉出（注意：兩邊要平行），卸下后端蓋上的軸承蓋，取下軸用彈簧擋圈，沿軸間輕輕錘打葉輪軸，即可拆開后端蓋與葉輪，葉輪與軸是整體的。
    4、擰下葉片上的緊固螺栓，即可卸下彈性刀片及壓板（注：彈性刀片可進行自由調節）。
組裝
    組裝剛性葉輪給料機時，按上述拆卸相反順序進行，注意以下幾點：
    1、清洗完的*件組裝前，應對滑動和滾動表面涂以潤滑油，以形成初潤滑條件。
    2、在拆卸中，如果毛氈被損壞應重新?lián)Q上，以免造成滲漏油，對耐油橡膠密封環要注意調整彈簧的松緊度，并涂滿油脂，以保證良好的密封性。
    3、石棉盤根的調節，我廠在出廠前已作初步調節，如開機時發現漏氣（漏料），應將密封壓蓋螺栓擰緊，直至不漏氣（漏料）為止。（注意：要平行適可而止，不可擰得太緊，以免損壞設備）
    4、刀片的調節，在工作中如發現設備的氣密性能減退，應檢查刀片同機體是否有縫隙。如有縫隙，應將壓板螺絲擰開、把刀片調整至貼緊機體內壁，再擰緊螺絲即可。因刀片同機體是軟接觸，故不必考慮被大顆粒卡死。
整機裝配好后，應拆開電機風罩，轉動輸出軸，了解葉輪轉動情況，若確實無故障，即可正式試車運行。
