K型往復式給煤機

構造原理

    K型往復式給煤機適用于礦井和選煤廠，將煤炭經煤倉進行均勻的裝載與運輸機上或其他篩選，貯存裝置中。該設備由機架，底板（給煤槽），傳動平臺，漏斗閘門，托滾等組成。其傳動原理：當電動機開動后經彈性聯軸器，減速機，曲柄連桿機構托動傾斜5°的底板在托滾上作直線往復式運動，將煤均勻的卸載到運輸機或其他篩選設備上。往復式給煤機可根據需要設有帶漏斗，不帶漏斗良種，依據訂貨而定。

往復式給煤機并設有兩種結構形式：
    1、帶調節閘門
    2、不帶調節閘門
其生產率由調節閘門來達到，上表所列之生產率為調節閘門調節到*大位置（相當不帶調節閘門）時的生產率。


技術參數

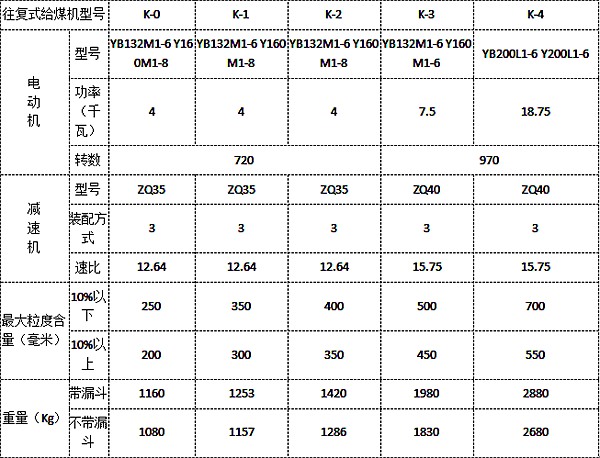

往復式給煤機的技術參數

安裝使用

    1、往復式給煤機體（或漏斗）是固定在貯料倉口下，在安裝前需要找平，將機架與倉口用螺釘緊固，然后再將傳動平臺找正，H型架與機架，傳動平臺焊牢。減速機，電動機找平、找正、調節適當，螺釘緊固后，用手試運轉，查無故障即可給電動機試車。
安裝后需進行空負載試車，在運轉當中，檢查各部件工作是否正常，滾動軸承*高溫升不可大于60℃

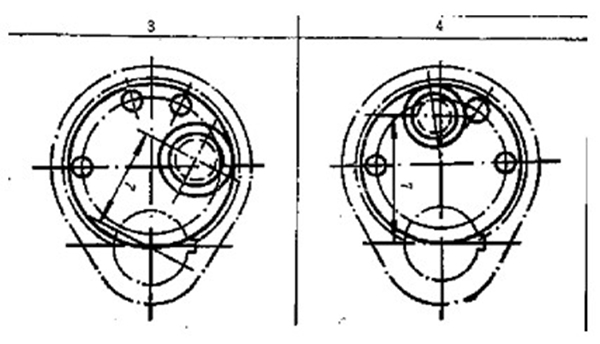

    2、依據卸載要求調節生產率時，將曲柄部位銷軸拔出，松動螺母，轉動曲柄，按曲柄殼的位置“1、2、3、4”選擇固定，將銷軸插入，聯接曲柄與曲柄殼，緊固銷軸和螺母，調節完畢后再開車。

檢修維護

a、往復式給煤機在使用時，煤倉內應貯有足夠的煤量，以避免裝煤入倉時，直接沖擊底板（給煤槽）。
b、每日連續工作后應檢查機件有無松脫或不正常等現象。
c、機件與煤直接摩擦之襯板，其厚度磨損一半以上時進行修補或更換。
d、傳動機件，每連續工作六個月需檢查一次，拉桿部分的機件必須保持正常配合，如有不正常現象，立即修復或更換。
e、對主要部件的維護：
減速機：六個月檢查一次，同時對滾珠軸承和箱體進行清洗或更換潤滑油。
減速機：六個月檢查一次，同時對滾珠軸承和箱體
電動機：按電動機規定的檢修維護要求進行
